規格・定格

特長

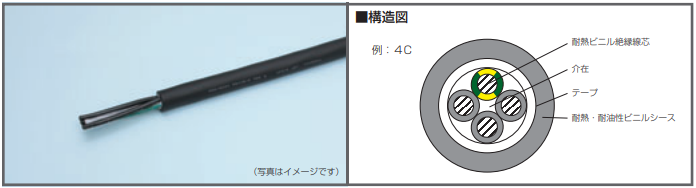

タツタ電線（株）のCS-MTW/TC-ER(CE)は、NFPA79（米国産業機械用電気標準）に対応したマルチスタンダードケーブルです。CSA（カナダ規格）、CE（ヨーロッパ規格）、日本国内（電気用品安全法）にも対応しており、耐油性・耐熱性・難燃性・柔軟性を有するケーブル仕様となっています。トレイケーブル（Type TC）のUL認証を取得しており、通常、Type TCはケーブルトレイ上での使用となりますが、CS-MTW/TC-ER（CE）に関してはTC-ERのUL認証も同時に取得していますので、下記の条件においてはケーブルトレイと利用機器又は器具間を配線することができます。

TC-ERの使用方法（NFPA70-2008 ARTICLE336）
●ケーブルを1.8m（6ft）以下の間隔で支持することにより、ケーブルトレイと利用機器又は器具間を配線することが出来る。
● 物理的損傷の可能性のない場合は、保護や支持なしで1.8m（6ft）を超えない距離でケーブルトレイと利用機器又は器具間を配線することが出来る。
TUV認証取得

用途

産業機器・電子機器の電源及び制御用
耐油環境での配線
ケーブルトレイでの配線

特性

仕様表

※許容電流値は「JCS0168-1」により計算した値で、保証値ではありません。
※布設される状況により、米国NFPA等でも規定がありますのでご確認下さい。
※布設条件：空中暗渠一条布設、周囲温度30℃ アース線には電流は流れない。

電線線色識別表

ナンバリング方式でアース線（緑地に黄色）入り

※仕様表等のデータは参考値です。商品のご採用にあたっては当社営業担当にお問い合わせの上、メーカーの仕様書等によるご確認をお願いします。
