銅電線による配線からアルミ電線による配線へ

近年、太陽光発電や公共建築などの現場における軽量化・コスト削減を目的としたアルミ導体電線の採用が進んでいます。このニーズに対応し、弊社ではPANDUIT社製のアルミ電線対応端子・スプライス製品をラインアップいたしました。

銅電線による配線からアルミ電線による配線へ！

【JIS C2810】【JCAAK1001】の要求する接続技術をクリア

アルミ端子/スプライス・バイメタル端子/スプライスをご紹介

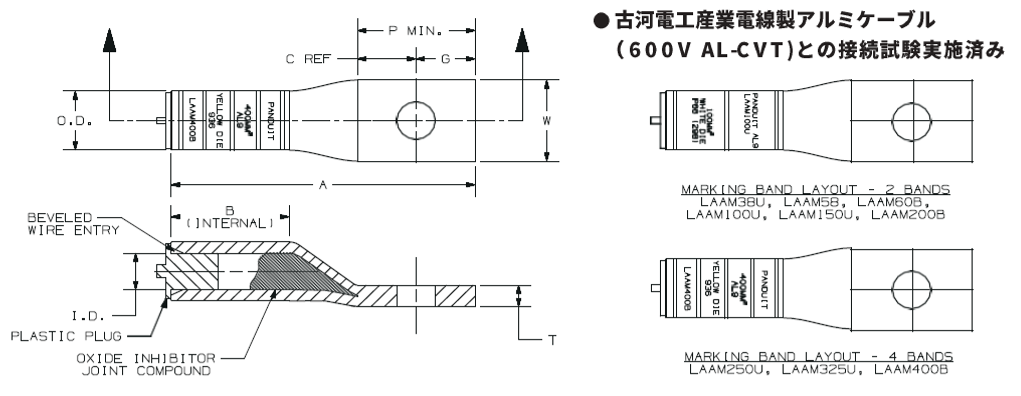

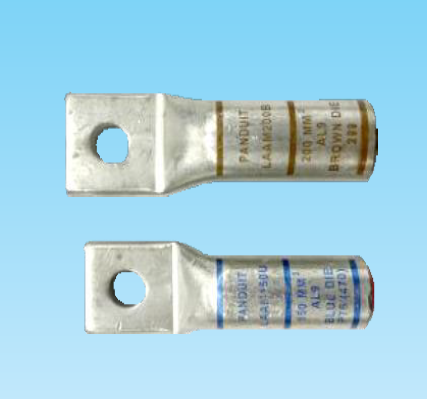

アルミ端子部品番号表

★ 鐘通在庫品

※黄/(936)はBurndy社のダイス番号になりCT2931/SCCBTで施工が可能

・CT-2931/STBTは38～325㎟まで対応

・CT-2940/STBTは400㎟専用工具/交換アダプタ(CD-940-920A)の使用で38～325㎟に対応可能

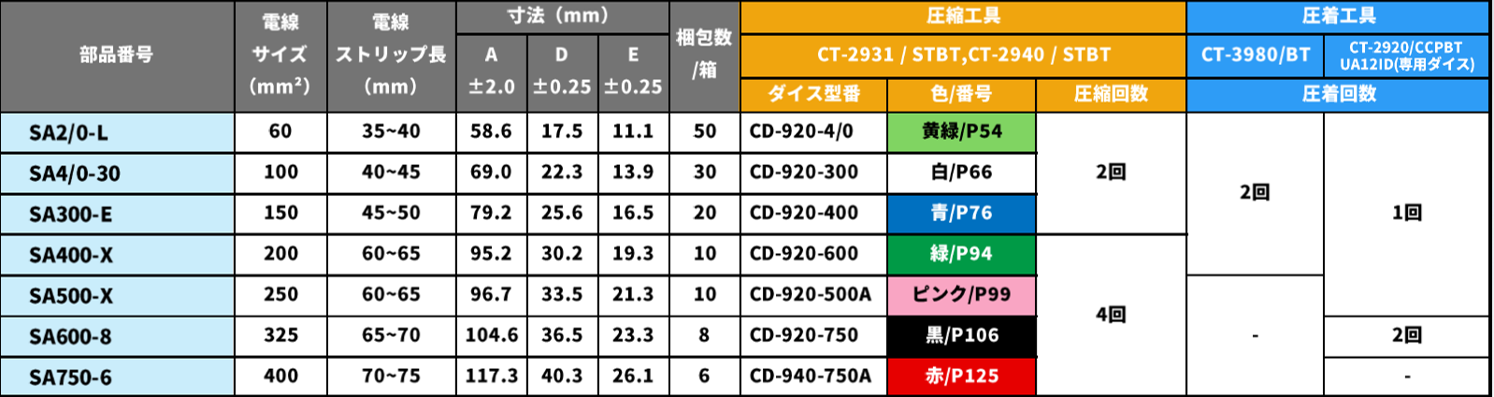

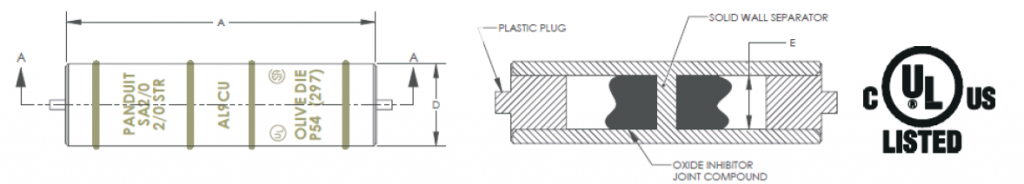

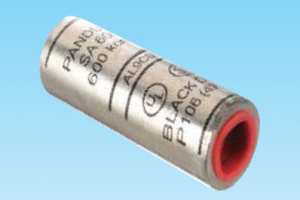

アルミスプライス部品番号

・圧着回数は片側の圧着回数を記載(左右の圧着が必要です)

・CT-2931/STBTは38～325㎟まで対応

・CT-2940/STBTは400㎟専用工具/交換アダプタ(CD-940-920A)の使用で38～325㎟に対応可能

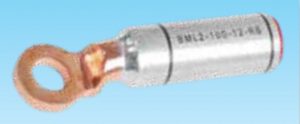

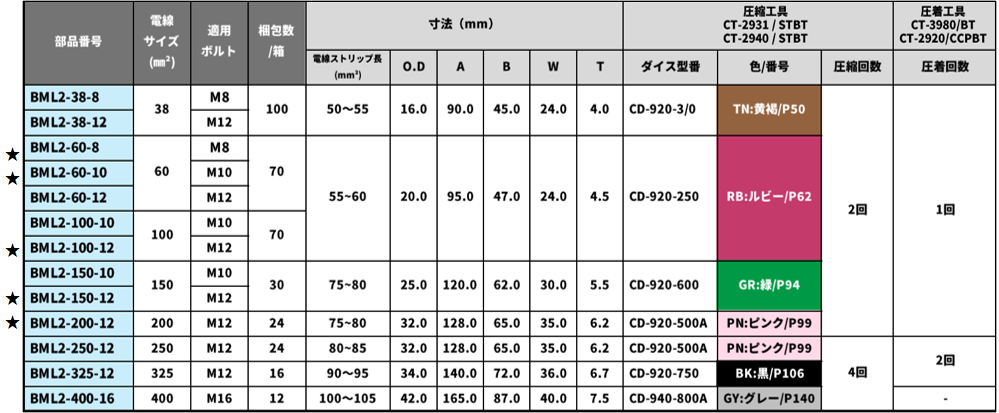

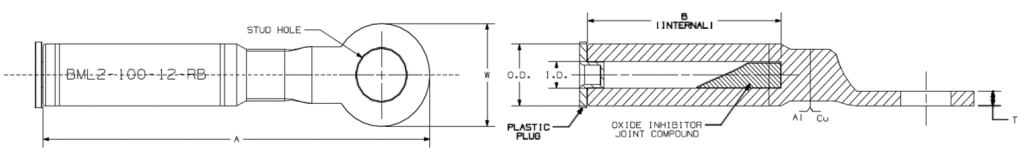

バイメタル端子部品番号

★鐘通在庫品

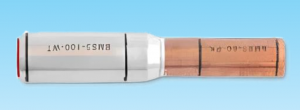

バイメタルスプライス部品番号

①圧縮工具での施工

・BMS3-250/150、BMX3-325/200は近日発売予定

★鐘通在庫品

②圧着工具での施工

・BMS3-250/150、BMS3-325/200は近日発売予定

★鐘通在庫品

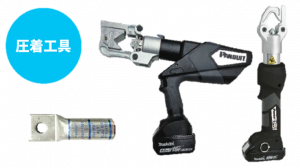

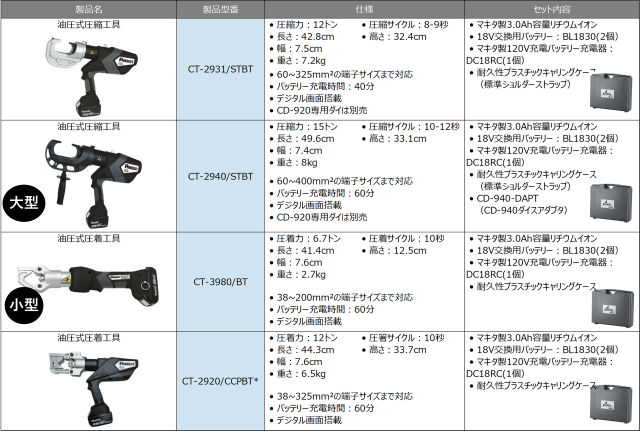

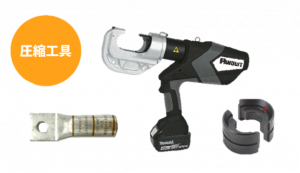

工具部品番号表

※CT-2920/CCPBTは専用ダイスUA12ID（別売）が必要です。

・株式会社西田製作所（NC-EAC325）、マクセルイズミ株式会社（S7G-M250R，ヘッド：200AT-410）は

Panduitのダイスと併用してご使用いただけます。

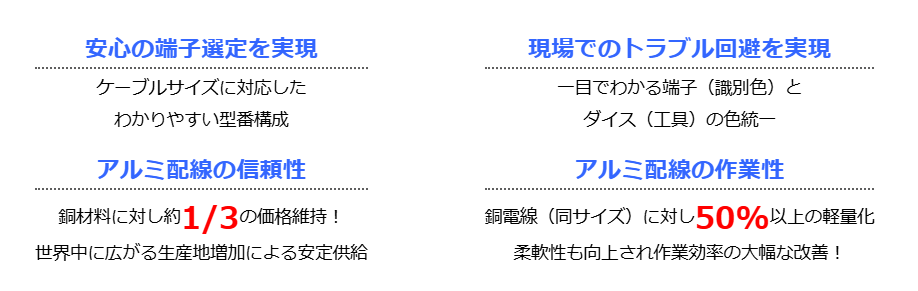

ダイスレス工具（ダイス交換不要）　　　　　　　　　　　　　端子（識別色）とダイス（工具）の色を統一

現場でのトラブル回避を実現！

詳細情報や導入相談は、鐘通株式会社までお問い合わせください。
