TE Connectivity 「アントワレック DINレール端子台 DBLシリーズ DINレール配線ブロック」

▼▼PDFダウンロードはこちら▼▼
製品カタログ.pdf
早見表.pdf



DINレール取付が可能な電源ラインを
安全且つコンパクトに分岐/集約するためのモジュールです。
施工もシンプルで、従来方式からの工数削減と省スペース化に貢献します。

特徴

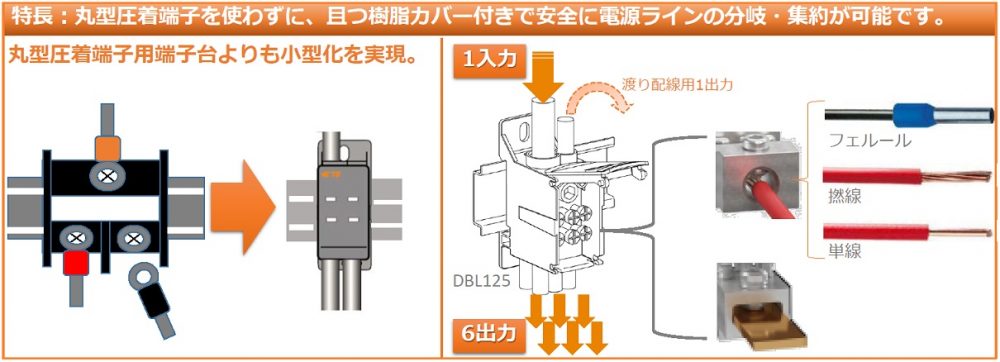

●丸型圧着端子を使わずに、且つ樹脂カバー付きで安全に電源ラインの分岐・集約が可能です。

製品仕様及び安全規格【参考】

●定格電流値 :80A~550A
●定格電圧値 :1000VAC / 1500VDC(IEC)  1000VAC/DC(UL)
●適用電線範囲:AWG4~250Kcmil  ※1
●対応安全規格:IEC , UL , CSA , EAC , SCCR
●SCCR試験  :UL1059 & UL1058 によるSCCR試験をヒューズとの組合せで100kAをクリア

※1 可とう撚線をご使用される場合、必ずフェルール端子をご使用ください。(IEC:V-K、UL:Class G~Kなど)

可とう撚線とは、細線多芯撚の高屈曲性電線で、IEC V-Kや、IEC60228(HD383 or JIS C3664)class 5/6ケーブルなどが該当します。

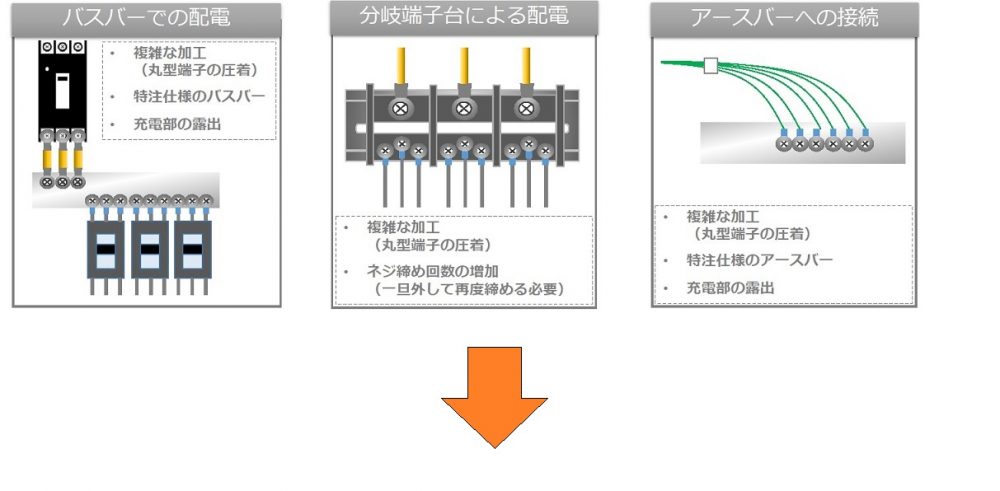

主要な配電ソリューションにおける課題【例】

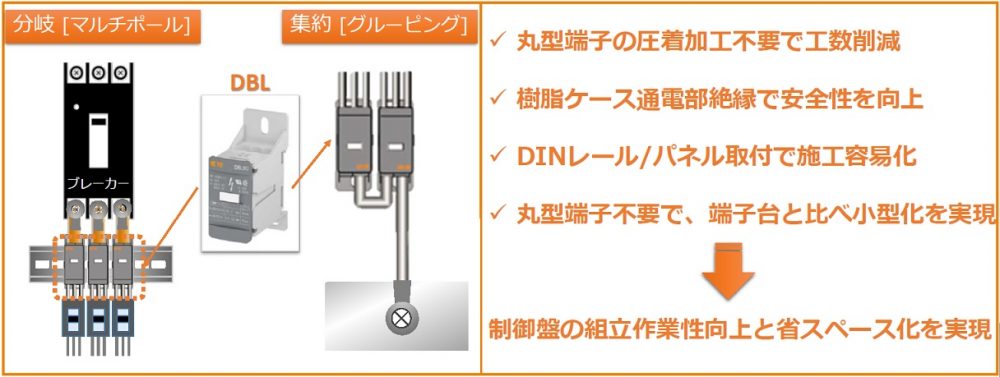

TE Entrelec DBL シリーズで
制御盤内の配電をより安全に、より簡単に、より省スペースに!!
