三桂製作所 クイックロック方式ケーブルコネクタ
新発想！クイックロック方式ケーブルコネクタ「E2BGQ」
ロックナット締付け作業不要。クイックロック方式
クイックロック方式のメリット
特徴：ロックナット締付け作業不要
ロックナットを使用しない方式で、盤内での締付け作業が不要になります。
大型盤での施工時、従来は盤内・盤外での2人作業だったところ、盤外での1人作業で施工完了できます。
３アクションで施工可能。修理メンテナンス作業での取り外しも容易にできます。
用途：高所、狭い場所での作業に最適
工場、ビル、施設の監視カメラ、中継ボックス等の高所での作業、狭い場所での作業
機械、制御盤周りのスペースが取れない場所での作業

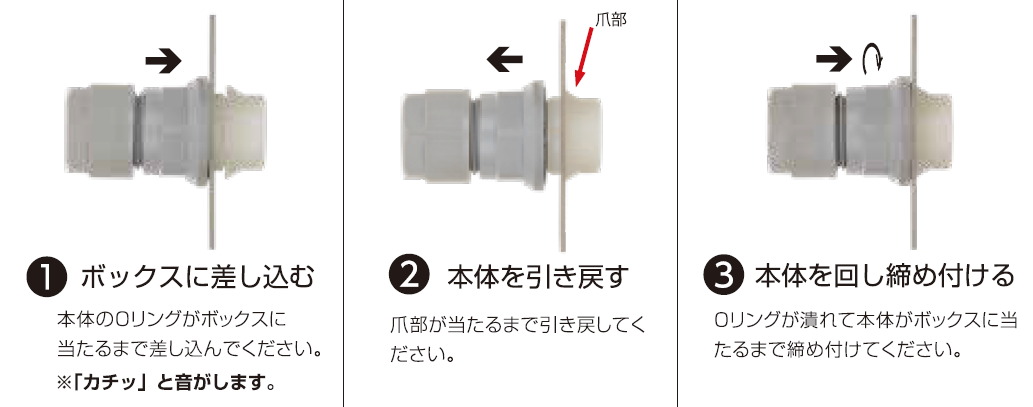

施工方法：簡単な施工方法で、締付け作業が楽

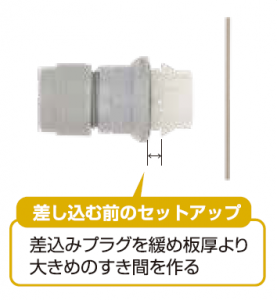

セットアップ後、3アクションで差し込み施工ができる！（取り外しも容易にできます）

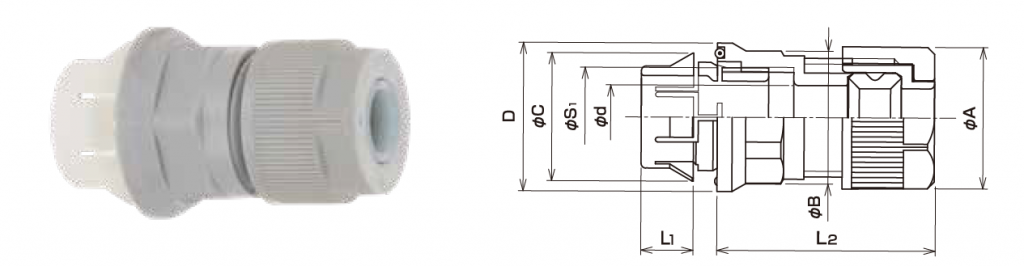

型式 E2BGQ
色調：ライトグレー
主材質：PA66
特性：IPX7・耐油・耐振動(緩み止め付)
環境：ハロゲンフリー・RoHS10物質対応
難燃性：UL94V2
温度範囲：‐20℃～90℃
| 品番 | 挿入できるケーブル外径(mm) | パッキン枠番 | 袋ナット | 本体フランジ | D | φC | φｄ | L1 | L2 | ノックアウト径(mm) | 適合板厚(mm) | 重量(ｇ/個) | |||
| 最大 | 最小 | 対角距離φA | 二面巾(mm) | 外径φB | 二面巾(mm) | ||||||||||
| E2BGQ 08 16 | 8 | 4 | 08 | 24.6 | 22 | 27.7 | 25 | 31.3 | 27 | 11.2 | 11 | 46 | 21.8 | 0.8-5.0 | 17.1 |
| E2BGQ 10 16 | 10 | 6 | 10 | 27.2 | 24 | 27.7 | 25 | 13.2 | 46 | 18.2 | |||||
| E2BGQ 12 16 | 12 | 8 | 12 | 30.0 | 27 | 28.0 | 26 | 13.5 | 46 | 21.0 | |||||
| E2BGQ 15 16 | ※15 | 12 | 16 | 36.0 | 32 | 28.0 | 26 | 15.2 | 47 | 25.2 | |||||
※E2BGQ1516は、挿入するケーブルの外側シースを剥ぎ取って使用すれば、φ16の外径のシースにも適用できます。
詳細については、仕様書・施工要領書をご参照下さい。

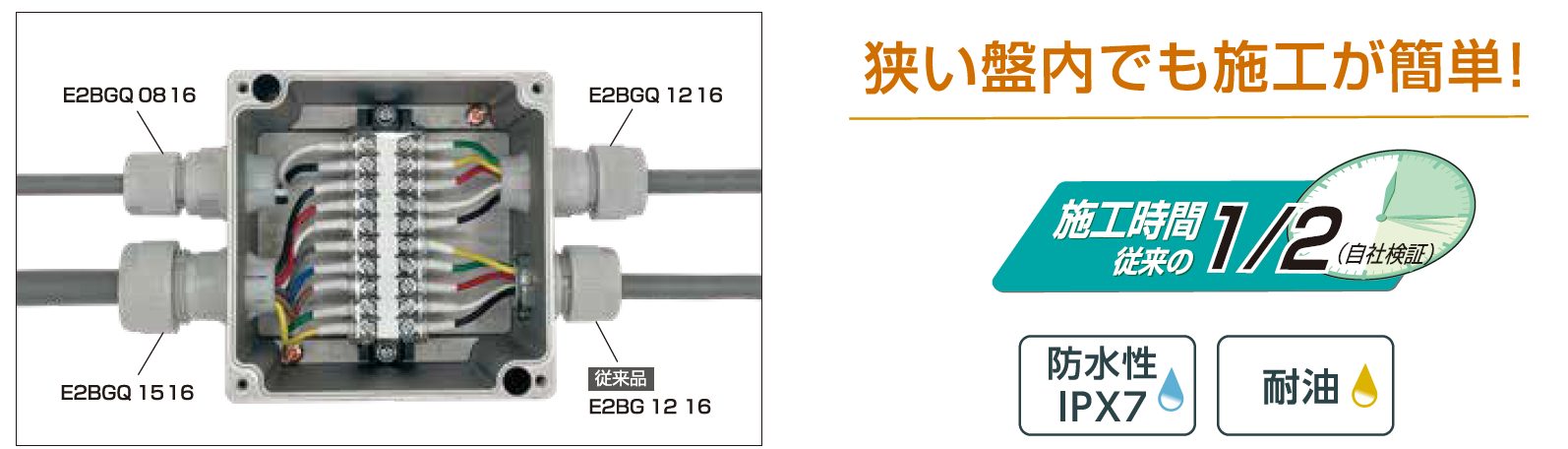

取付例
詳細情報や導入相談は、鐘通株式会社までお問い合わせください。
▼▼PDFダウンロード▼▼
クイックロック方式ケーブルコネクタ
