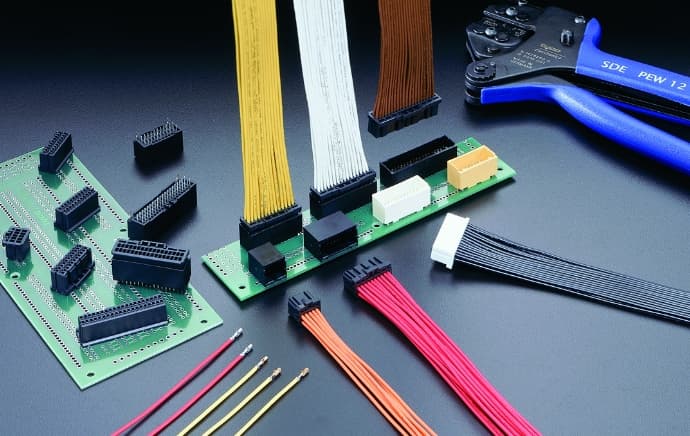

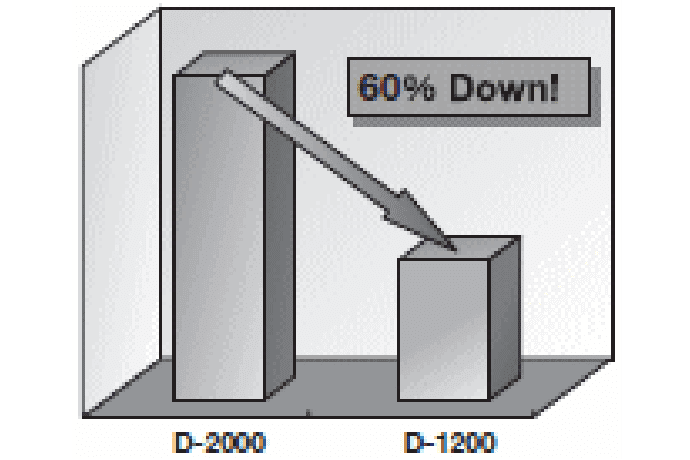

ダイナミックシリーズ最小の多極信号用コネクタです。従来比約40％

ハウジング類

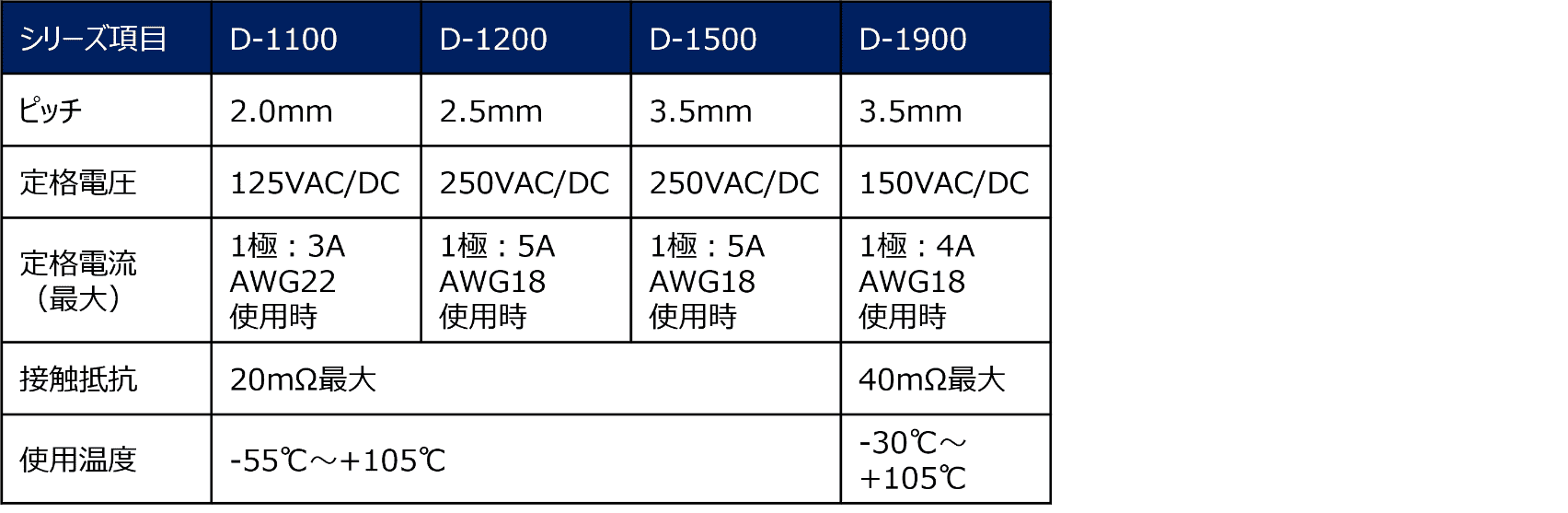

使用される電線サイズ、電圧により、2.0mmピッチのＤ-1100と2.5mmピッチのＤ-1200シリーズを用意。極数は最大で40Ｐまでラインアップしています。センサーの信号線のまとめ、電源の分岐等のアプリケーションに最適な3.5mmピッチのD-1500シリーズをラインアップ。今後もシリーズ拡大の予定です。

コンタクト類

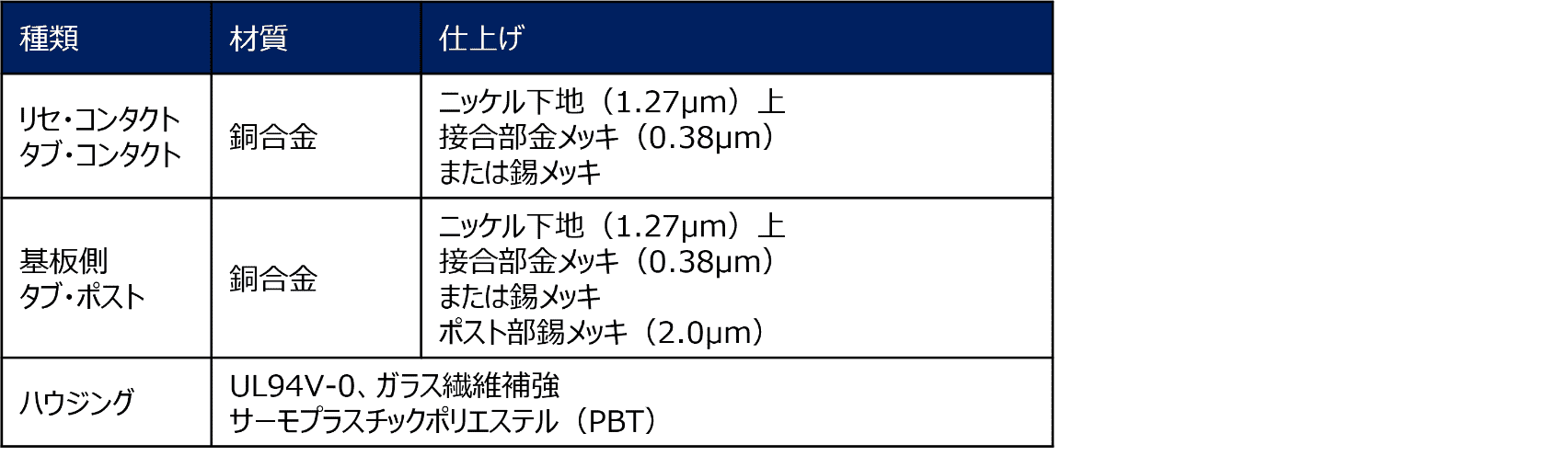

端子のめっき仕様に、従来標準品の金めっきに加えてよりお求め易い錫めっき品をラインアップ。
使用の用途、品質、コストに合わせてコンタクトが選定できるので、幅広く使用できます。

標準ツールはダイス交換可能なツールです。ハンドルは一つ、レンジ毎にダイスをご購入いただくシステムにより、リードタイムの圧着、インストレーションコストを最小限にすることも可能です。

• コネクタ嵌合時には、ハウジング同士が整列してからのコンタクトの接触が始まります。このため、小型コネクタで見られがちな、コンタクトの座屈、折れといったデザインにより起因する不具合を解決致します。
• ハウジングランス構造により、コンタクトに引っかかり部分が無い構造をしていますので、ハンドリング上の不具合を最小限にとどめます。
• 基板コネクタに金属レグを取り付けており、ケーブルの煽りに対して十分な強度を持っています。
• ハウジングロックは、電線が引っかからず、ロック折れの頻度を軽微するデザインに仕上ました。

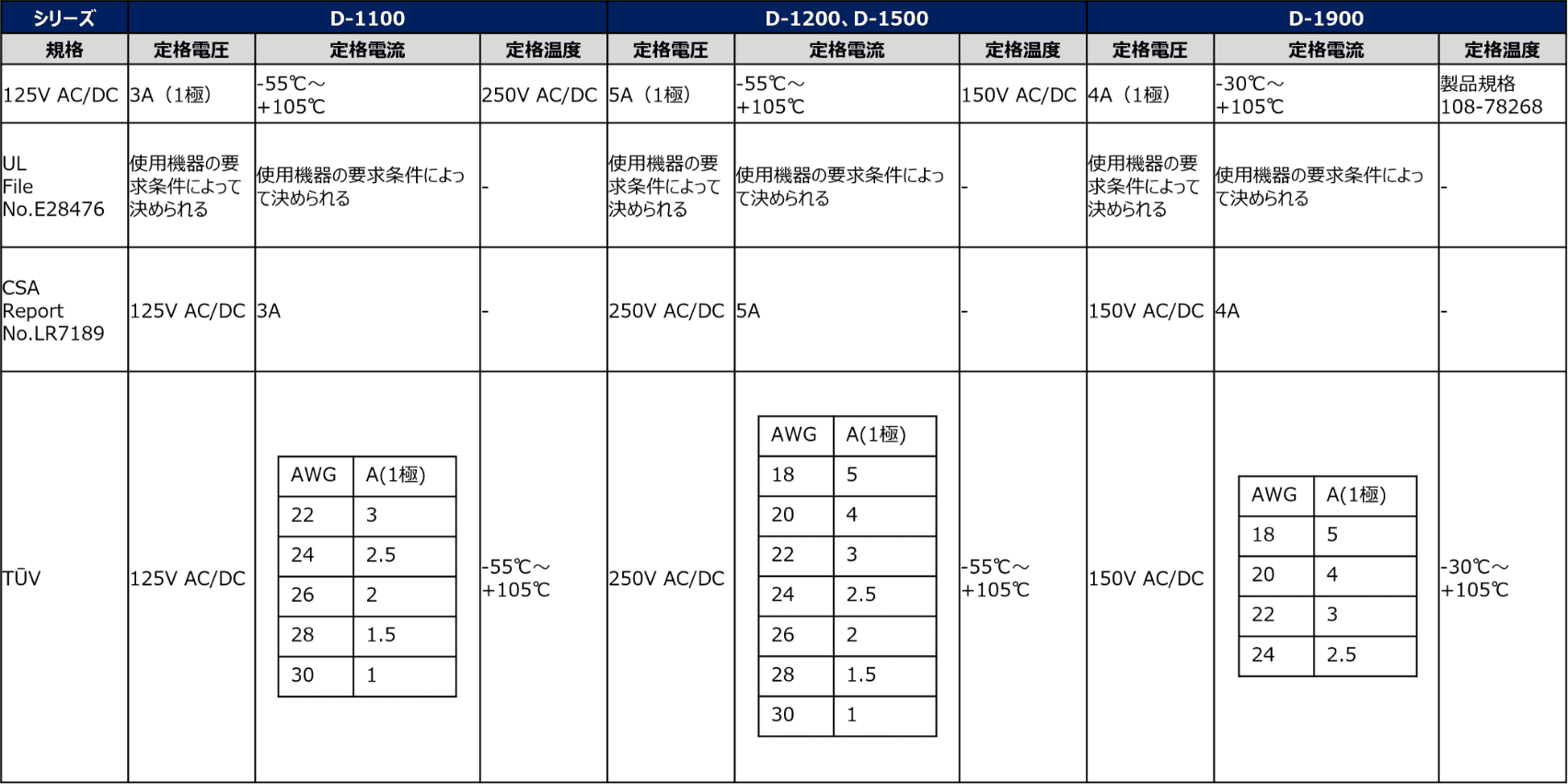

下記の安全規格は、型番毎に承認されています。承認の有無は型番毎にお問い合わせ下さい。
なお、当社の性能仕様と異なる場合がありますので、ご注意ください。いずれも詳しくはお問い合わせ下さい。
