スリオジャパン「SMS コネクタ」
鐘通PDF.pdf
SMSコネクタ詳細カタログ
切削コンタクト詳細カタログ.pdf

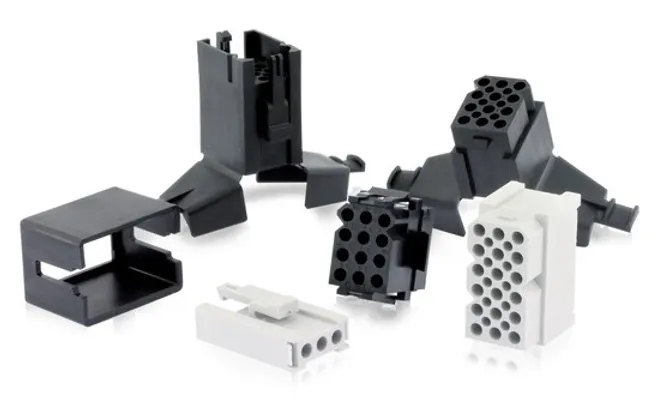

特長
■ 小型・軽量の安価なナイロン製角形コネクタ
■ 2-36極まであり
■ ケーブル対ケーブル、基板対ケーブル（鐘通在庫外）
■ 基板実装用はライトアングルディップタイプおよびストレートディップタイプ
■ プラグコネクタのラッチ機構により簡単・確実な嵌合・離脱が可能
■ 全てのトリムトリオコンタクトが実装可能
■ 誤挿入防止用成極キー取り付け可能
■ RoHS指令対応品
仕様
■ 使用温度範囲： −55℃〜100℃
■ 絶縁抵抗 ： 5000MΩ以上
■ 耐電圧 ： A.C.2000V（1分間）
■ 耐久 ： 嵌合･離脱500回
■ 塩水憤霧 ： JIS-C 0023
■ 温湿度組合せ： JIS-C 0028

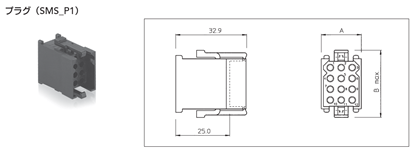

プラグ（SMS_P1）
| 極数 | 型番 B max. | A | B max | 鐘通在庫 |
| 2 | SMS2P1 | 15.0 | 17.8 | ◎ |
| 3 | SMS3P1 | 18.6 | 17.8 | ◎ |
| 4 | SMS4P1 | 23.7 | 17.8 | ◎ |
| 6 | SMS6P1 | 18.6 | 22.9 | ◎ |
| 9 | SMS9P1 | 18.6 | 27.9 | ◎ |
| 12 | SMS12P1 | 18.6 | 33.0 | ◎ |
| 15 | SMS15P1 | 18.6 | 38.1 | ◎ |
| 18 | SMS18P1 | 18.6 | 43.2 | ◎ |
| 24 | SMS24P1 | 23.7 | 43.2 | ◎ |
| 36 | SMS36P1 | 49.1 | 33.0 | ◎ |

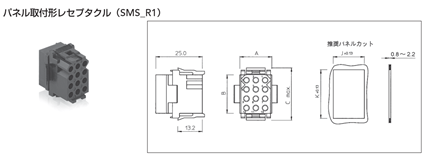

パネル取付型レセプタクル（SMS_R1）
| 極数 | 型番 B max. | A | B | C max | J | K | 鐘通在庫 |
| 11.0 | SMS2R1 | 11.0 | 5.8 | 15.2 | 11.4 | 11.6 | ◎ |
| 3 | SMS3R1 | 16.2 | 5.8 | 15.2 | 16.51 | 11.6 | ◎ |
| 4 | SMS4R1 | 21.2 | 5.8 | 15.2 | 21.7 | 11.6 | ◎ |
| 6 | SMS6R1 | 16.2 | 10.9 | 20.3 | 16.5 | 16.7 | ◎ |
| 9 | SMS9R1 | 16.2 | 16.0 | 25.4 | 16.5 | 21.6 | ◎ |
| 12 | SMS12R1 | 16.2 | 21.1 | 30.5 | 16.7 | 26.7 | ◎ |
| 15 | SMS15R1 | 16.2 | 26.2 | 35.6 | 16.7 | 31.8 | ◎ |
| 18 | SMS18R1 | 16.2 | 31.2 | 40.6 | 16.7 | 36.9 | ◎ |
| 24 | SMS24R1 | 21.1 | 31.2 | 40.6 | 21.7 | 36.9 | ◎ |
| 36 | SMS36R1 | 46.6 | 21.1 | 30.5 | 47.1 | 26.7 | ◎ |

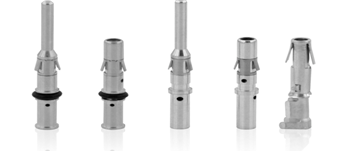

切削圧着式コンタクト
■ サイズ16（ピン径1.6mm）
RC・RCS/RMコンタクト（バーンディコンタクト）
精密切削加工された最も電気的、機械的な性能の高いコンタクトです。
スリオ産業用コネクタシリーズに適用できます。（適用電線サイズAWG30* ～ 14）
コネクタボディへ固定させるためのアウタースプリングは、最も優れた性能を有するベリリウム銅を使用しています。
ソケットコンタクト内部のインナーコンタクトにも同じくベリリウム銅を使用しており、高く長期的に接圧を保証し、非常に低い接点抵抗値を実現しています。
ソケットコンタクトにはRCとRCSがあり、RCSはコンタクトの間口を広くした低挿抜コンタクトとなります。
*AWG30番用のコンタクトについては別途お問い合わせください。
■ サイズ20（ピン径1.0mm）
RC-W/RM-Wコンタクト
コンタクト本体に導電性の高い銅合金を使用し、アウタ-スプリングはステンレス製です。
AWG26 ～ 20の電線に対応しています。
■ サイズ12（ピン径2.4mm）、サイズ8（ピン径3.6mm）
パワーコンタクト
高精度で堅牢なマシンにより切削加工されたスナップイン・ピンとソケットから構成されています。
電気特性
| サイズ | 定格電流 | 接触抵抗 |
| サイズ20（Φ1mm） | 7.5A | <6mΩ |
| サイズ16（Φ1.6mm） | 13A | <3mΩ |
| サイズ12（Φ2.4mm） | 20A | <5mΩ |
| サイズ8 （Φ3.6mm） | 30A | <5mΩ |

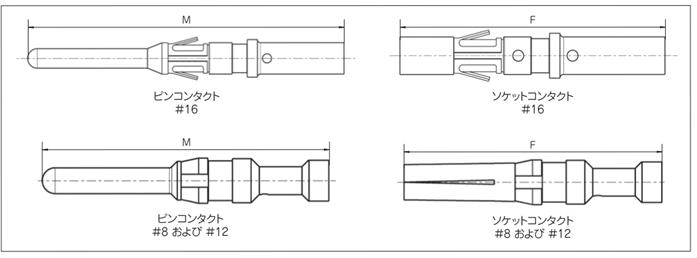

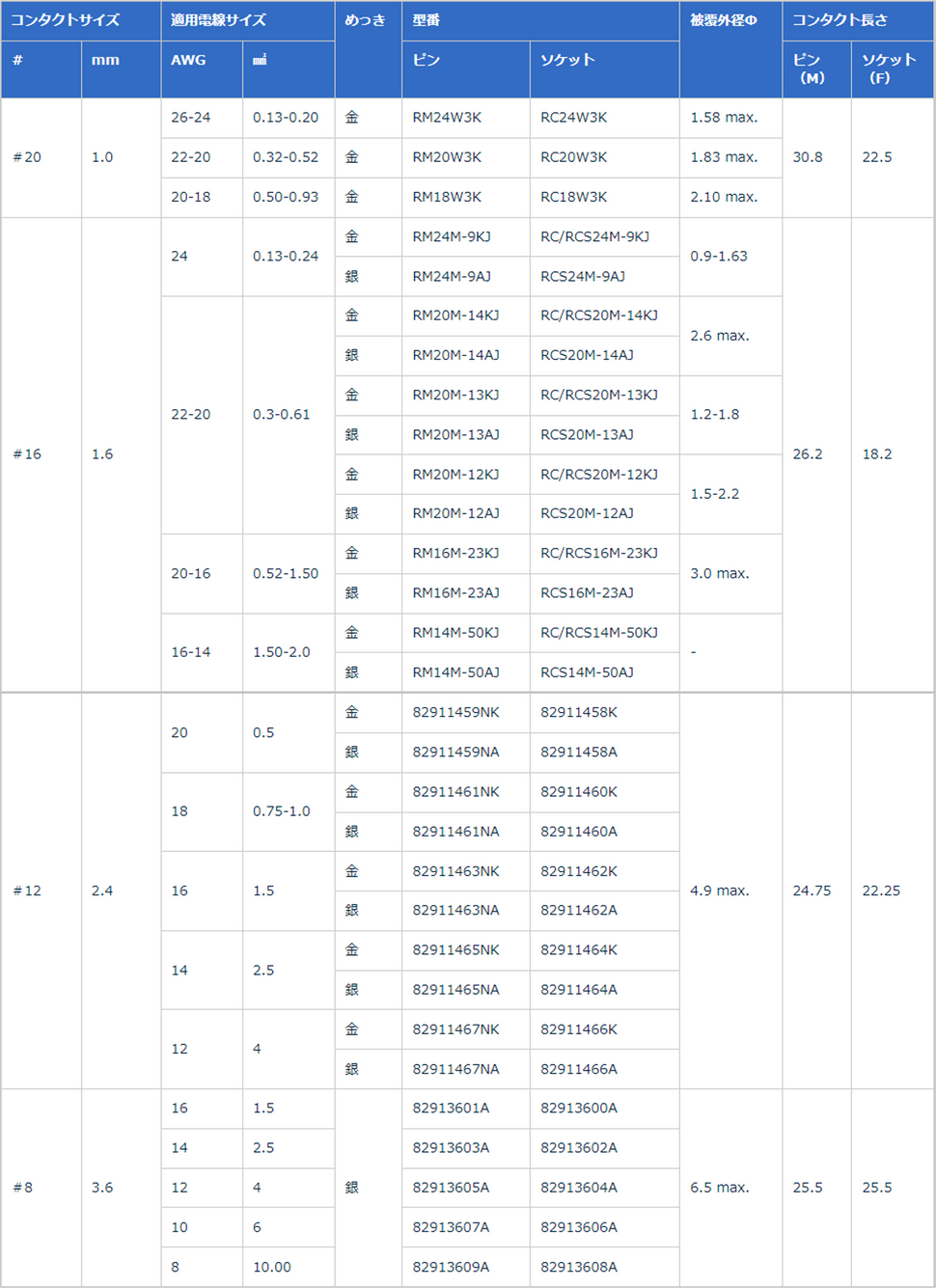

型番及び寸法
㎟
その他のコンタクトタイプについては別途お問い合わせください。
記：最大寸法はミリメートル表示です。寸法は変更する可能性があります。

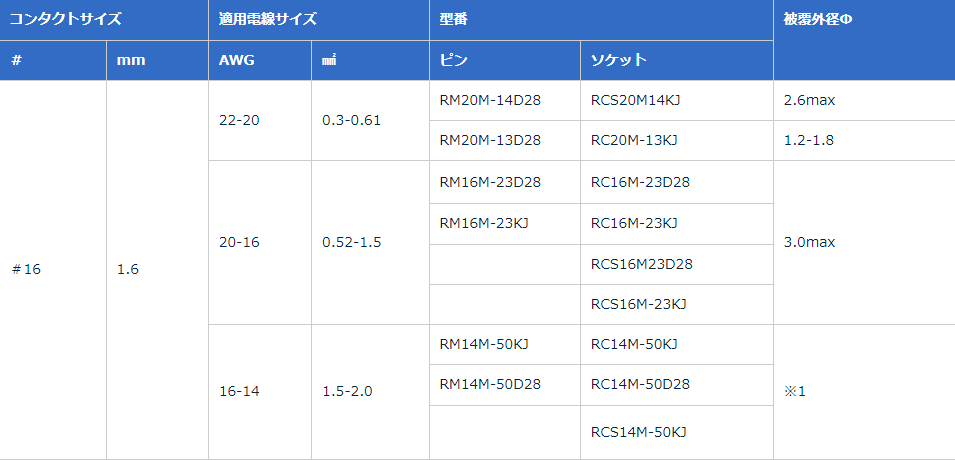

スリオ製コンタクト在庫品リスト
| メッキ | 表示 | 仕様 |
| 金 | KJ | ニッケル下地 金メッキ0.4μm以上 |
| 金 | D28 | ニッケル下地 金メッキ0.75μm以上 |
※1 コネクタの種類により変わります。詳しくは弊社営業までお問い合わせください。
